產品詳情
產品介紹
本機特點
模塊化可拆卸式結構設計，節省空間與清潔方便；
采用通用型PLC控制器，確保性能可靠，維護簡便；
采用先進的控制算法，自主優化，自動調校補償及震動防止功能，保證配料精度；
標準機型最多可處理四種組份（六組份以上可定制）；
彩色圖形式顯示，觸摸屏式操作，多種語言供選擇；
具有配方存儲功能，最多可存儲100組以上配方；
分級安全密碼控制與報警歷史記錄功能；
控制器標準配置USB2.0接口，可將混料配比數據保存到U盤中，便于生產質量控制；
具備聲、光報警器，便于設備員快速準確的達到故障機器現場；
所有與原料接觸的部分都由不銹鋼材料制成，防止原料被污染；
可直接安裝在機器上或選配腳架安裝在機器旁（含氣動式卸料閥）。
選配件Optional components
料斗低料位警報開關；
吸料控制1/0模塊；
氣動式卸料閥（用于直接安裝機臺上方平臺或架子）；
腳架、氣動式卸料閥、儲料桶及吸料盒（適用腳架安裝型）；
以太網接口、MODBUS、PROFIBUS通訊模塊，可實現遠程監控，并與擠出機、注塑機等主機進行的數據交換。
產品參數
外形尺寸表（一）
| 型號 | SGB-50 | SGB-100 | SGB-200 | SGB-400 | SGB-600 |
|---|---|---|---|---|---|
| H（mm） | 1010 | 1050 | 1225 | 1405 | 1675 |
| W（mm） | 605 | 670 | 815 | 850 | 975 |
| D（mm） | 640 | 700 | 700 | 700 | 960 |
|
底座（mm）（HxWxDxBxAxC） |
142x240x240 x150x110x13 |
142x240x240 x150x110x13 |
200x313x323 x180x150x13 |
196x313x323 x180x150x13 |
196x413x423 x220x180x13 |
| 移動腳架（mm）（H1xH2xWxD） |
700x750 x680x530 |
700x750 x680x530 |
800x850 x780x610 |
800x850 x780x610 |
900x965 x920x725 |
| 凈重（kg）（機器安裝型） | 90 | 90 | 130 | 140 | 180 |
| 凈重（kg）（地面安裝型） | 110 | 110 | 155 | 165 | 230 |
外形尺寸表（二）
| 型號 | SGB-800 | SGB-1200 | SGB-2000 | SGB-2500 | SGB-3000 |
|---|---|---|---|---|---|
| H（mm） | 1875 | 1870 | 2010 | 2100 | 2350 |
| W（mm） | 1060 | 1210 | 1310 | 1310 | 1400 |
| D（mm） | 1070 | 1160 | 1260 | 1260 | 1470 |
|
底座（mm）（HxWxDxBxAxC） |
196x413x423 x220x180x13 |
無 | 無 | 無 | 無 |
| 移動腳架（mm）（H1xH2xWxD） |
900x965x 920x725 |
1050x1115x 1140x1140 |
1050x1115x 1140x1140 |
1050x1115x 1140x1140 |
1200x1265x 1240x1240 |
| 凈重（kg）（機器安裝型） | 200 | 250 | 280 | 290 | 380 |
| 凈重（kg）（地面安裝型） | 250 | 340 | 370 | 380 | 500 |
規格表：
| 機型 | 50 | 100 | 200 | 400 | 600 | 800 | 1200 | 2000 | 2500 | 3000 |
|---|---|---|---|---|---|---|---|---|---|---|
| 組數數量 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| 混料能力（kg） | 50 | 100 | 200 | 400 | 600 | 800 | 1200 | 2000 | 2500 | 3000 |
| 批次重量（kg） | 0.6 | 1.2 | 2.2 | 4.5 | 6 | 8 | 12 | 20 | 25 | 30 |
| 主料混料范圍（L） |
5 ~100 |
5 ~100 |
5 ~100 |
5 ~100 |
5 ~100 |
5 ~100 |
5 ~100 |
5 ~100 |
5 ~100 |
5 ~100 |
| 添加劑料范圍（%） |
0.5 ~100 |
0.5 ~100 |
0.5 ~100 |
0.5 ~100 |
0.5 ~100 |
0.5 ~100 |
0.5 ~100 |
0.5 ~100 |
0.5 ~100 |
0.5 ~100 |
| 主料斗容量（%） | 18 | 25 | 32 | 45 | 70 | 100 | 130 | 160 | 180 | 230 |
| 添加劑料斗容積（L） | 18 | 25 | 32 | 45 | 70 | 100 | 130 | 160 | 180 | 230 |
| 版料桶容積（L） | 6 | 6 | 20 | 20 | 40 | 40 | 80 | 80 | 100 | 120 |
| 電源規格(V/Hz) |
1Φ230 /50 |
1Φ230 /50 |
1Φ230 /50 |
1Φ230 /50 |
1Φ230 /50 |
1Φ230 /50 |
3Φ400 /50 |
3Φ400 /50 |
3Φ400 /50 |
3Φ400 /50 |
| 總功率（kw） | 0.12 | 0.12 | 0.25 | 0.25 | 0.55 | 0.55 | 1.5 | 1.5 | 1.5 | 3 |
| 壓縮空氣(kgf/cm2) | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 |
| 噪音（dB） | <75 | <75 | <75 | <75 | <75 | <75 | <75 | <75 | <75 | <75 |
注：1）混合配比誤差是指各組份耳朵設定百分比與實際百分比的差值；
2）標準閥門不適用于粉體計量；
3）以上最大處理量和混合配比誤差數據是以堆積密度0.8，直徑為3~4mm的顆粒均勻以連續運轉方式測量所得的數據.

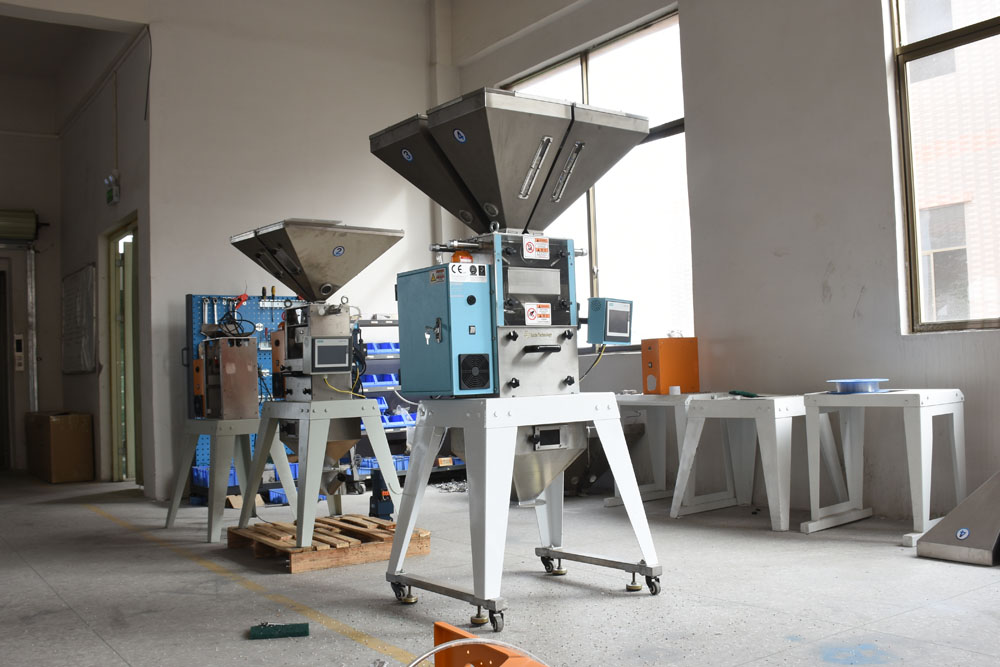

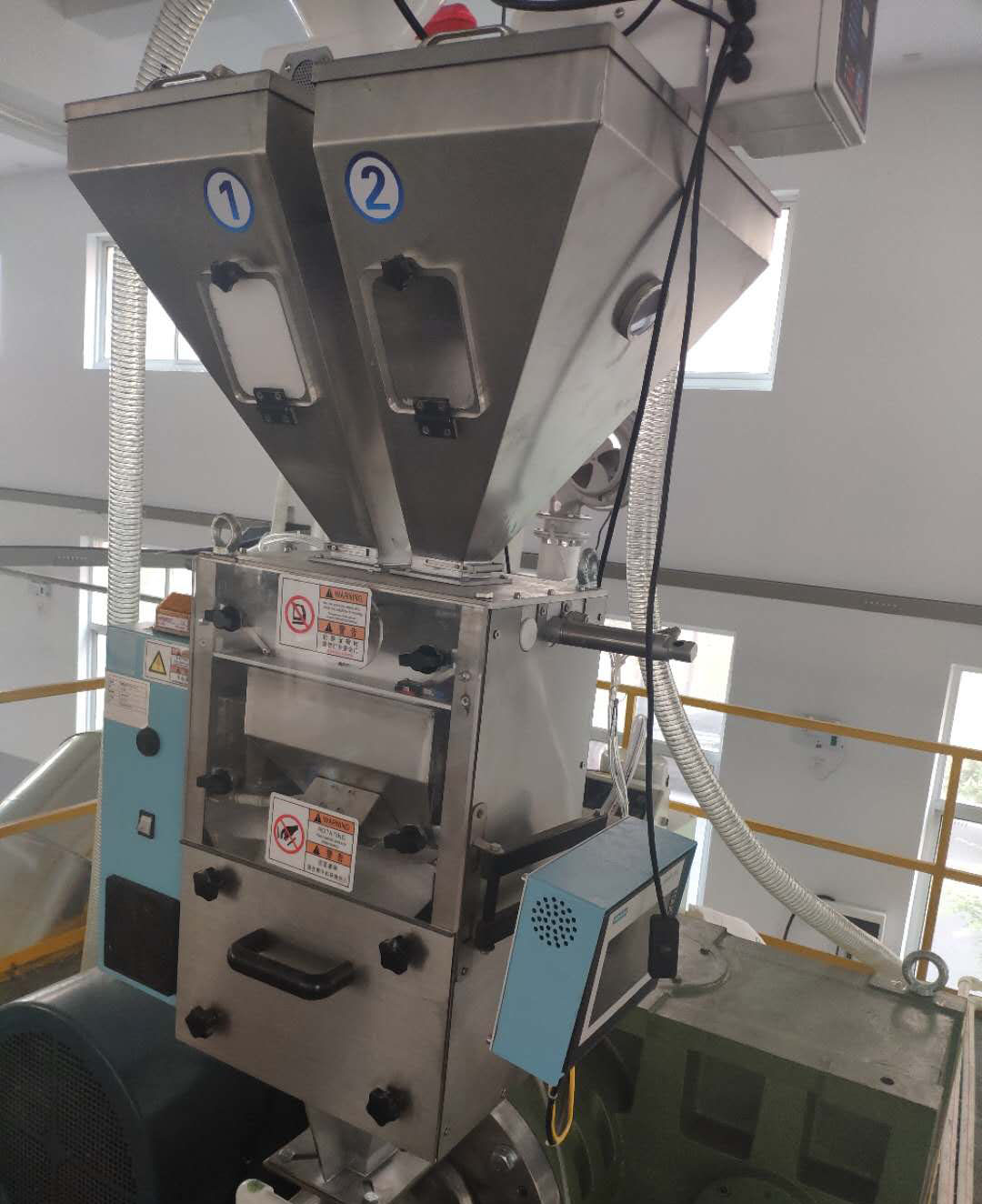

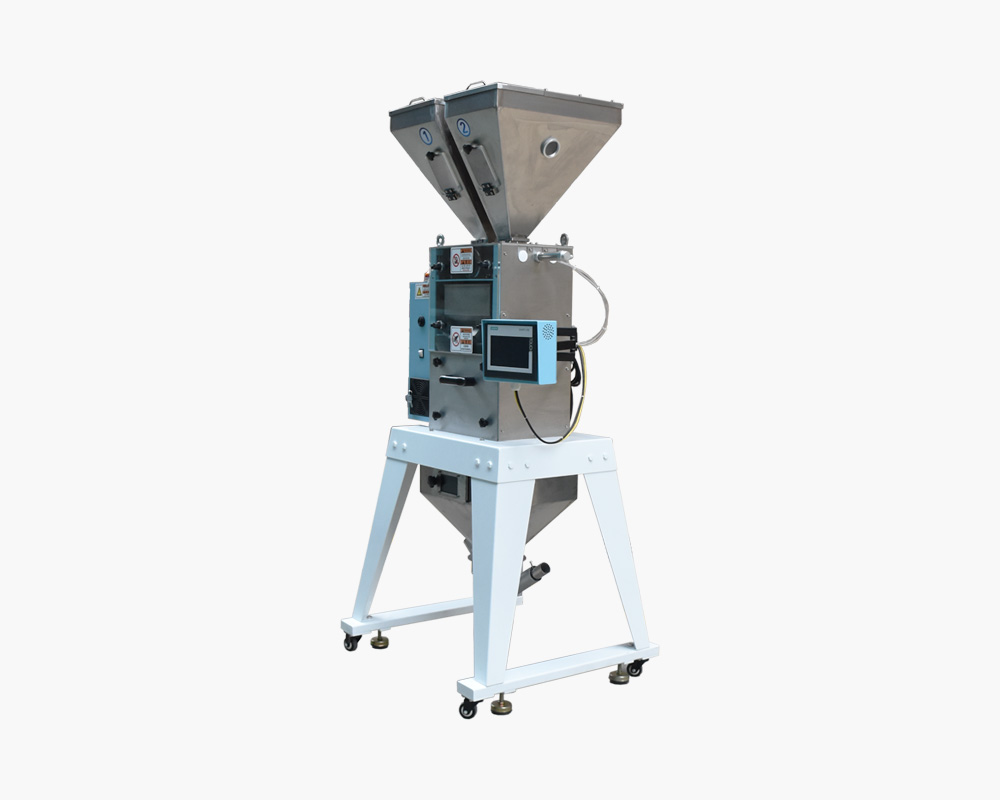

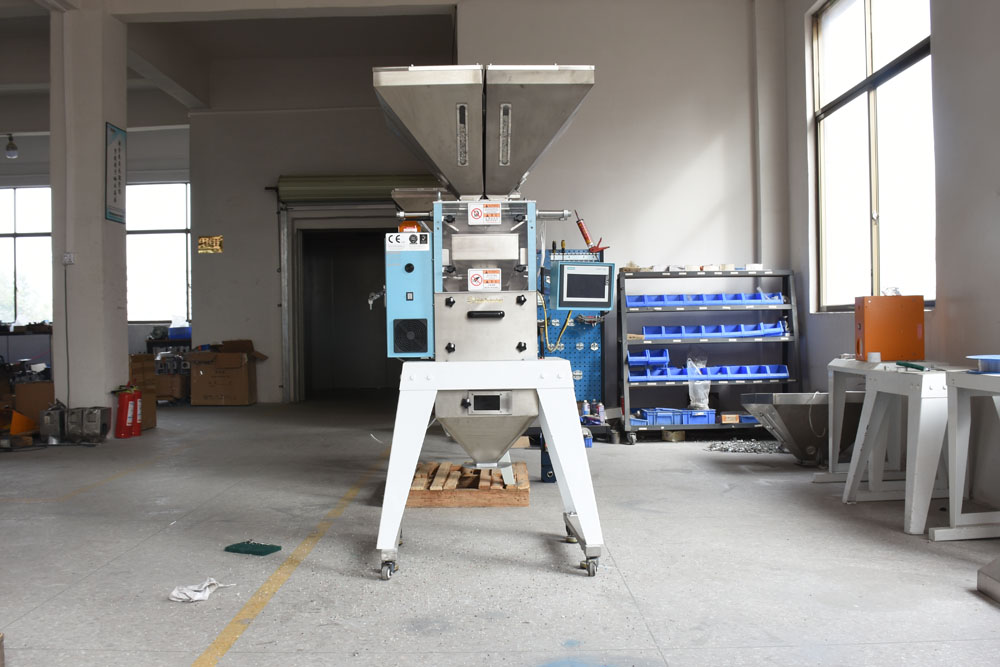

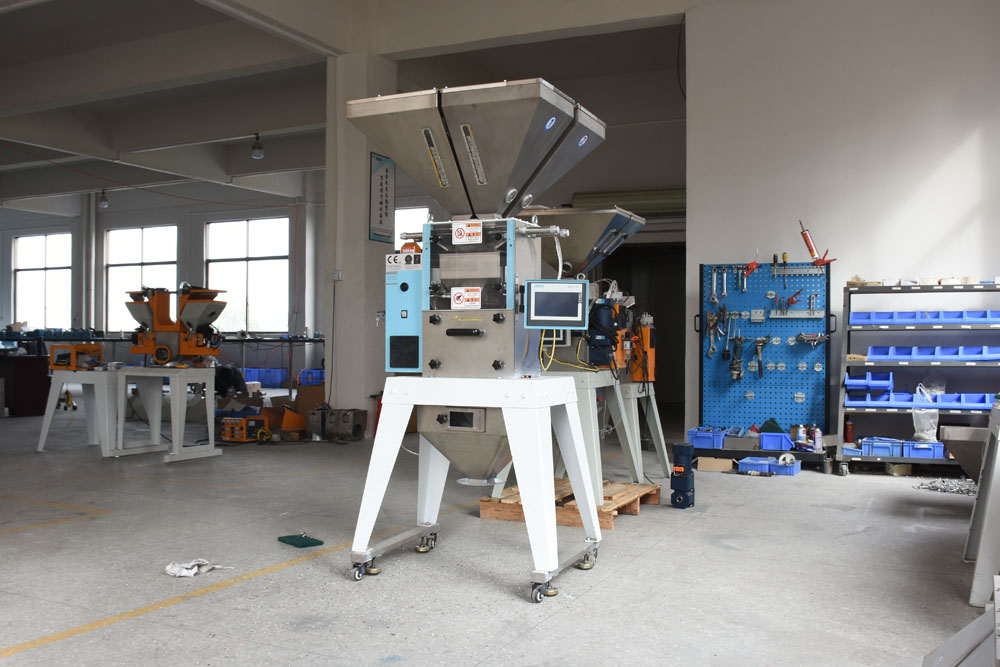

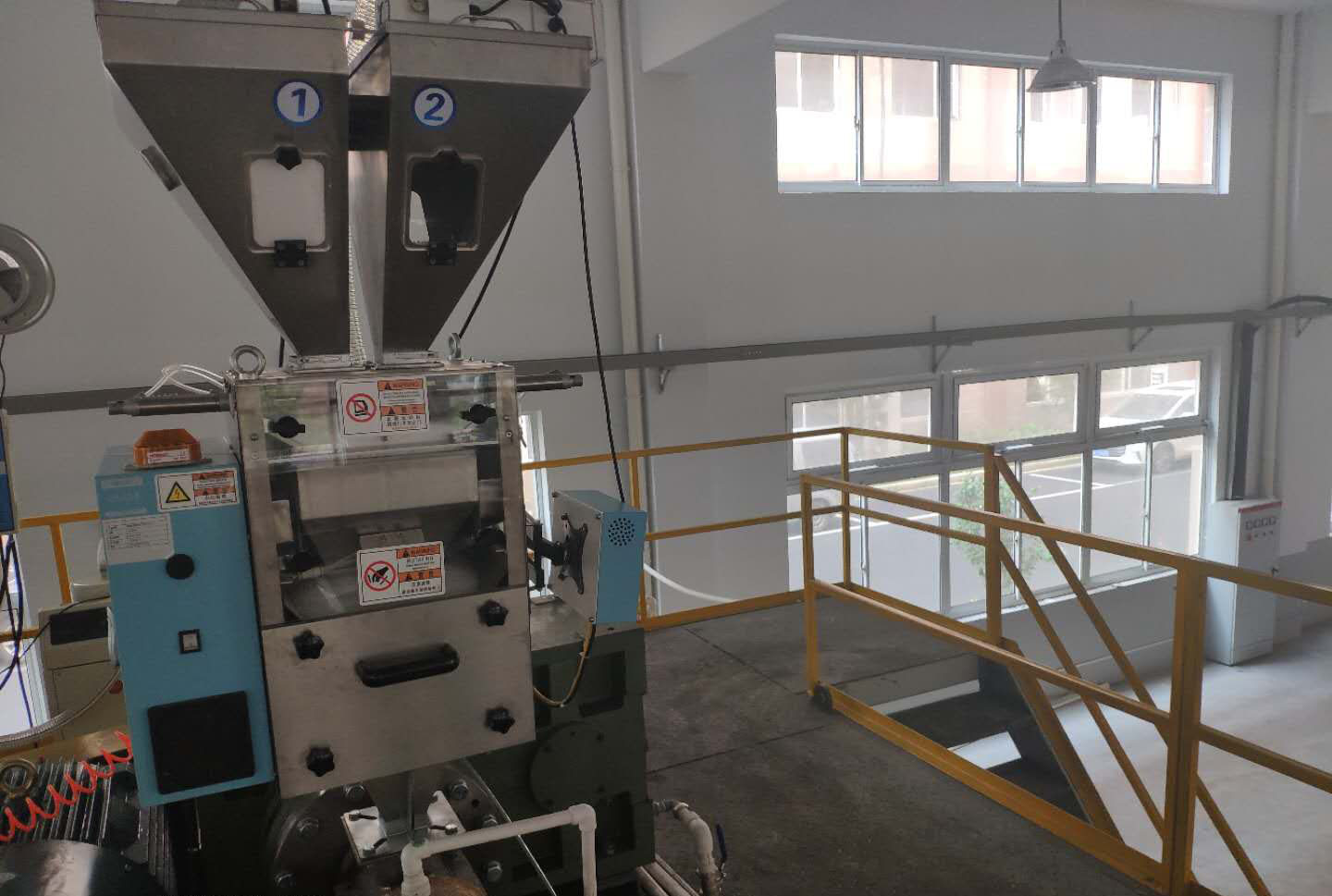

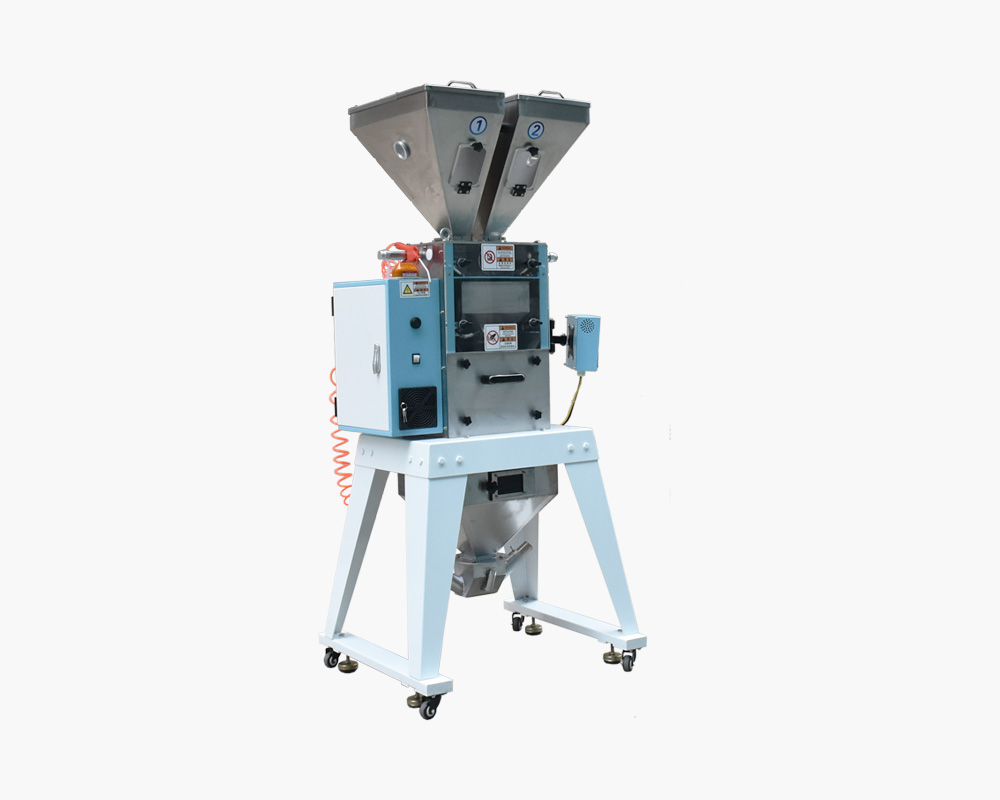

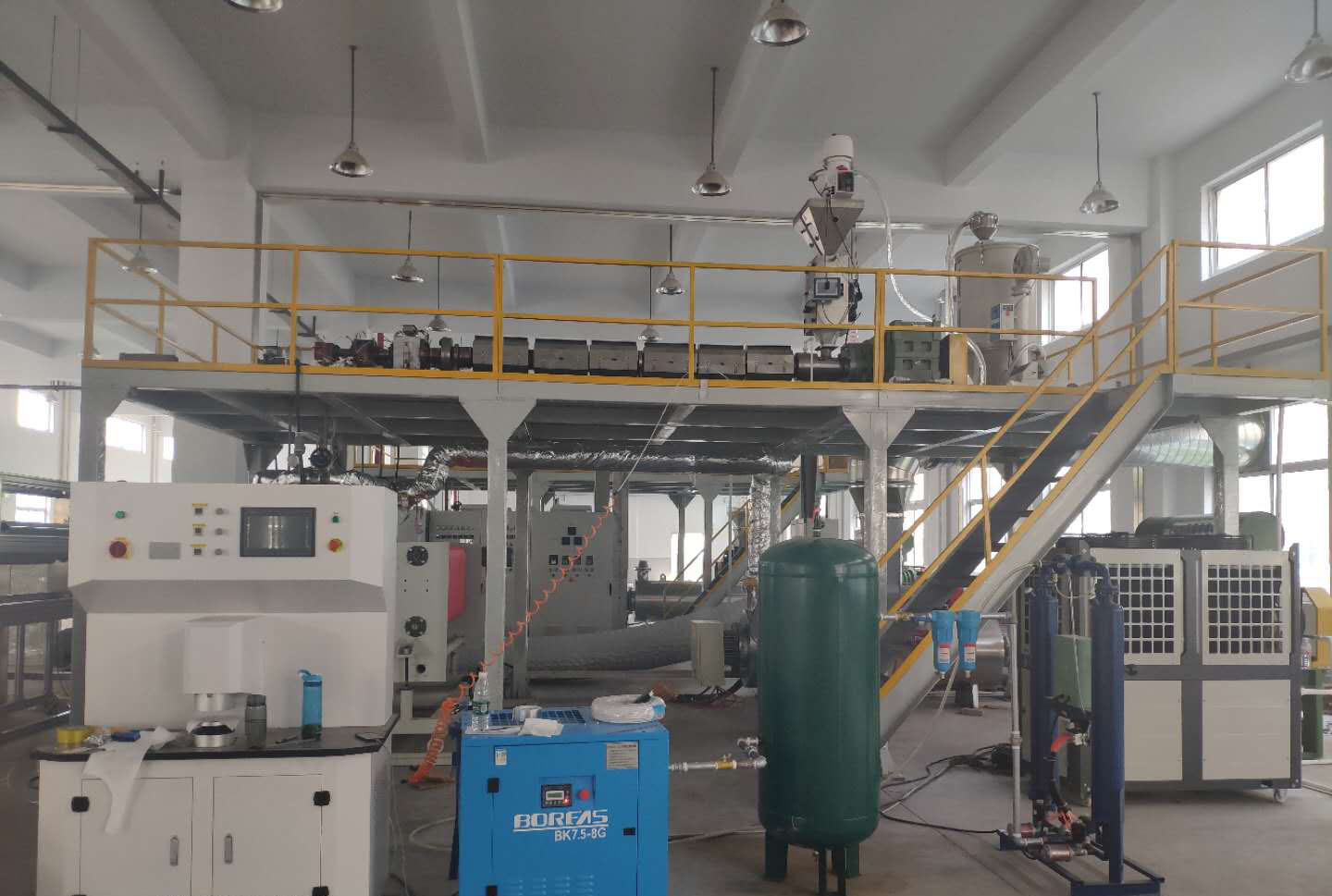

產品實圖
